| 產品名稱 | 產品型號 | 產品規格 |
| CJE-220便攜式探傷儀 | 便攜式探傷儀 | 探傷儀 |
一、概述：

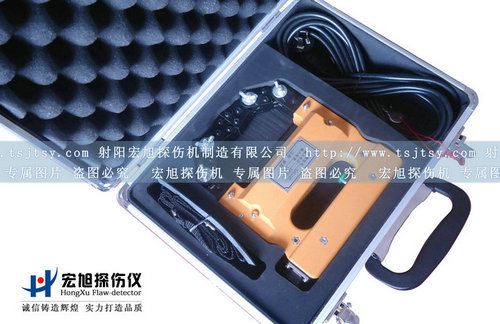

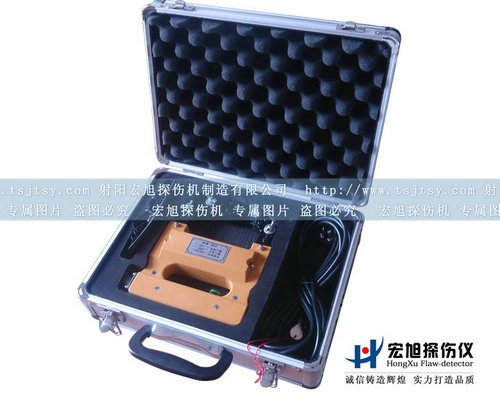

CJE-220型微型磁粉探傷儀(交流磁化功能），是利用磁軛對鐵磁性材料制成的工件進行磁化的輕便微型磁粉探傷設備，能對各種零件磁化，適用于油田、造船、內燃機配件、煤礦、機械、標準件、油泵油嘴、飛機制造、汽車另件、造橋、化工、鍋爐壓力容器、鐵路等行業產品，因鍛壓、淬火、焊接、疲勞等引起的表面及近表面缺陷，如鏈桿、曲軸、軸承、高強度螺栓、彈簧、鍛件、石化管件、閥門、葉片、齒輪、軋輥、錨鏈以及焊縫等幾何形狀復雜工件的探傷。
CJE-220微型磁軛探傷儀交流磁粉探傷儀，供電電源采用~220V電源直接輸入，無需其他儀器配套，操作方便、簡單、重量輕、便于攜帶，因而該儀器得到廣泛使用。
二、技術參數：
|
型 號 分 類 |
CJE—220 交流磁粉探傷儀 | |
|
電 源 |
~220V50Hz | |
|
工作間隙時間 |
2-3秒 | |
|
磁 化 極 距 |
50~200mm | |
|
提升力 |
A C |
>5.5kg |
|
重 量 |
探 頭 |
3.2 kg |
|
電池包 |
| |
|
外 形 尺 寸(㎜) |
探 頭 |
208×52×146 |
三、 原理及使用：
1、探傷
A：直流探傷（使用于CJE—12/220 CJE—12磁粉探傷儀）
⑴、將探頭線的插頭與蓄電池插頭連接，此時探頭線插頭上的紅燈亮，蓄電池便向探頭供電。
⑵、探傷時，將探頭關節開面置于被檢工件上，保持良好接觸。
⑶、按下探頭開關，同時向被檢區域噴灑磁粉或磁懸液，并保持2~3s。
⑷、松開探頭開關，移開探頭，對工件進行觀察。
⑸、探頭移至另一檢查區域，重復3、4條工作。
B：交流探傷⑴、將電源輸入插頭插入須帶有接地線的插座中，保證地線良好接觸。
四、維護及注意事項：
1、探頭工作時，每次通電時間一般2—3秒，最長不要超過5秒，間隔時間3—5秒。
2、磁懸液使用水劑時，應加入適量防銹劑。
3、探頭使用前，活動關節處加入適量油劑潤滑，使用完應將探頭及活動關節上的水、油、磁粉等擦凈，并涂上防銹油。
4、采用交流探傷時，插入電源須符合儀器注明電源，并有良好的接地。
5、使用時，探頭的移動應在松開探頭開關下進行，以免開路工作而造成儀器發熱。
6、磁粉探傷儀長時間通電工作，如有明顯發熱情況，應作適當休息后再投入使用。
7、不要盲目使用，不要接近高溫、高濕的地方。不要在雨下作業，噴灑磁懸液切勿噴到開關、插頭座上。
五、儀器成套性：
|
型 號 分 類 |
CJE—220 交流磁粉探傷儀 |
|
探 頭 |
1 臺 |
|
電 源 線 |
1 根 |
|
說 明 書 |
2 份 |
|
合 格 證 |
1 份 |
